Труба CWC（бетонне покриття）

Стандарт: ISO 21809-5, Керівні принципи DNV для морських трубопроводів
Діапазон труб: 6″ – 48″ (на замовлення до 60″)
Товщина покриття: 25 – 150 мм
Щільність бетону: 3040 – 3500 кг/м³
Армування: Сталева сітка, поліпропіленові волокна, добавки
Типи покриттів: важке бетонне покриття, ударне покриття CWC
Встановлення анода: для катодного захисту вбудовані додаткові аноди для жертв або ICCP
Механічні переваги: негативна плавучість, стійкість до стирання, захист від ударів, -тривала довговічність
Застосування: морські трубопроводи, підводні потоки, переправи через болота та річки, підходи до берегового примикання
Основні переваги: індивідуальні рішення щодо щільності,-сумісність із зварюванням у польових умовах, перевірена продуктивність у морі

Послати повідомлення

Введення продукту

Значення труби cWC

Труба CWC(Concrete Weight Coating) – це спеціальне зовнішнє покриття, яке наноситься на сталеві трубопроводи, щоб забезпечити негативну плавучість, механічний захист і -тривалу стабільність у морських і болотистих середовищах. На відміну від простих антикорозійних покриттів, CWC додає щільний бетонний шар поверх анти-корозійних систем, забезпечуючи надійність і стабільність трубопроводів навіть під впливом сильних гідродинамічних сил або плавучих ґрунтів.

Труба CWC необхідна для:

Підводні трубопроводив мілководних і глибоководних проектах
Переправи через річки та болотаде опір підйому є критичним
Підходи до берегапіддається впливу хвиль, припливів і течій

Коли морський трубопровід має залишитисяна морському дні та на маршруті, вибирають покупціОбважнювальне покриття бетону (CWC)з трьох практичних причин: це додаєнегативна плавучістьдля запобігання підйому, покращуєстійкість морського днапроти течій і дії хвиль, а також забезпечуємеханічний захистпід час транспортування, встановлення та довготривалого-контакту з морським дном. Octal Pipe постачає CWC як скоординований пакет-основна труба +-антикорозійне покриття (3LPE/FBE/3LPP) + бетонне покриття-тому лінія відповідає розрахункам стабільності та вимогам до конструкції без додаткових переробок між постачальниками.

Стандарти та специфікації труб CWC

Octal Pipe виробляє труби CWC відповідно до міжнародних стандартів морських трубопроводів:

ISO 21809-5– Обтяжливі бетонні покриття для систем трубопровідного транспорту
DNV-RP-F110 і DNV-OS-F101– Рекомендації щодо стабільності морського трубопроводу
Діапазон розмірів труб:4″ – 48″ (на замовлення до 60″)
Товщина покриття:25 мм – 150 мм
Щільність бетону:3040 – 3500 кг/м³ (регулюється для кожного проекту)
Довжина труб:8–18 м стандартна, доступна довжина на замовлення

Процес виробництва покриття труб cwc

(1) Підготовка поверхні

ЗастосуванняАнтикорозійне покриття 3LPE(грунт FBE + клей + поліетиленове покриття)

Шорсткість поверхні для забезпечення належної адгезії бетону

(2) Розміщення арматури
Сталева сітка або дротяні клітки, встановлені навколо труби

Додані поліпропіленові волокна для підвищення стійкості до розтріскування

(3) Конкретне застосування
Покриття для важкого бетону: щільний бетон, нанесений з контрольованими наповнювачами

Обважнювальне покриття для ударного бетону (ICWC): Бетон, що наноситься ударним способом, забезпечує високу міцність і щільність з’єднання

(4) Установка анода
Щоб забезпечити повний захист від корозії, тимчасові аноди або аноди з поданим струмом часто інтегруються в трубопроводи з покриттям CWC-:

Типи анодів: алюмінієві, цинкові або MMO (змішані оксиди металів) аноди

Установка:Вбудований у CWC шар і електрично з’єднаний з трубою

Функція: забезпечує катодний захист у морській воді та болотах, подовжуючи термін служби трубопроводу на 20–40 років

(5) Затвердіння та оздоблення
Контрольоване твердіння бетону для досягнення механічної міцності

Зняття фасок на кінцях труб для полегшення зварювання в польових умовах.

TheПроцес покриття труб CWCце не лише «додавання бетону». Якісний результат визначається підгонкою-армування, контролем затвердіння та кінцевою обробкою-оскільки більшість проблем у полі проявляються у вигляді пошкодження країв, тріщин або поганого переходу на вільних-кінцях бетону.

Підготовка поверхні та підтвердження базового покриття: перевірка анти{0}}корозійного шару перед нанесенням бетону.
Установка арматури: перевірено розташування сітки/клітки, щоб бетон не розшаровувався під впливом навантажень.
Нанесення бетону: нарощування-до заданої товщини з контрольованим ущільненням.
Контрольоване затвердіння: запобігає крихким краям і ранньому розтріскуванню під час транспортування.
Кінцева обробка: забетоновані-вільні кінці та чисті переходи для доступу під зварювання (за потреби).

Механічні та захисні властивості

Від’ємна плавучість: Гарантує, що трубопроводи залишаються зануреними та стабільними у воді або болоті, ефективно протидіючи підняттю від виштовхуючих сил.
Механічний захист: Захист від зовнішніх загроз, таких як опори якоря, тралене обладнання та прямі удари під час встановлення чи експлуатації.
Стійкість до стирання: Стійкий до зношування через зміщення морського дна, океанські течії та контакт із скелястими або абразивними поверхнями.
Стійкість до розтріскування: Залізобетон витримує вигин, робочі навантаження та експлуатаційні навантаження без руйнування.
Додаткова теплоізоляція: Інтегрує додаткові шари для збереження температури рідини в глибоководних потоках і підводних середовищах.

завод по нанесенню бетонних мас

Наведені вище механічні переваги дійсні, лише якщозавод по нанесенню бетонних масконтролює змінні, які зазвичай дають збій у реальній логістиці-сегрегація, відколювання країв, раннє розтріскування та непостійна вага на метр. З точки зору покупця, саме тут «труба CWC» перетворюється зі специфікації на ризик отримання. Octal Pipe забезпечує постачання CWC із-контролем рівня-заводу, щоб ваше покриття-наростало рівномірно по всій партії та витримало транспортування, підйом і-тягування.

Контроль суміші (консистенція густоти):Ми контролюємо співвідношення цемент/заповнювач/вода та дисципліну дозування, щоб досягти заданої щільності та зменшити сегрегацію, яка може створити слабкі зони та змінну вагу під водою.
Підгонка арматури (запобігання розколюванню):Розташування сітки/клітки перевіряється перед укладанням бетону, щоб запобігти розколюванню локальних тонких ділянок під час підйому або удару на подвір’ї.
Керування затвердінням (контроль розтріскування):Затвердіння за часом/температурою керується для зменшення усадкових тріщин, які часто з’являються після транспортування або після перших кількох циклів транспортування.
Правила обробки (пошкодження країв і торців):Точки підйому, захист країв і торців застосовуються, щоб зменшити відколи на кінцях покриття-, де пошкодження найчастіше призводить до затримок ремонту на місці.

Сумісність з польовими з’єднаннями та зварюванням – створено для морського будівництва

На морі труба CWC «хороша», лише якщо вонане уповільнює зварювання та покриття польових швів. Бетон захищає трубу на морському дні, але якщо кінці не підготовлені належним чином, бригади витрачають години на відколювання бетону, ремонт пошкоджених країв і переробку польового з’єднання-саме там, де ризики за графіком і ризики відмови є найвищими.

Як Octal Pipe робить бетонне покриття практично для морського будівництва?

Бетонні-вільні кінці, які відповідають реальній зварювальній практиці

Обрізка бетону (вільна довжина CWC-):Зазвичай ми дотримуємося фіксованої бетонної-вільної відстані від кінця труби до початку бетону200–400 мм на кінець(або як зазначено у вашому проекті). Це дає достатньо місця длязатискачі, внутрішні/зовнішні зварювальні станції та інструменти для транспортуваннябез сколів бетону під час-налаштування.
Зниження -антикорозійного покриття (3LPE/FBE/3LPP):Усередині вільної-бетонної зони корозійне покриття також контролюється за допомогою окремого скорочення для польових швів. Для більшості офшорних програм Octal володіє3LPE (або 3LPP/FBE) скорочення на скошеному кінцізазвичай навколо150–250 мм(або відповідно до вашої системи покриття польових з’єднань), залишаючи однорідну оголену-сталеву стрічку для зварювання, а потім чистий перехід для-покриття польових з’єднань.
Контрольовані переходи (без «рваних країв»):Бетонний кінець має форму та захист, щоб край був стабільним під час підйому, завантаження та-пострілу. Край антикорозійного покриття також залишається чистим і піддається вимірюванню, тож бригада польових швів може підготувати, нагріти та нанести системи гільз/рідких епоксидних смол, не шукаючи нерівних країв і не обробляючи пошкоджені ділянки.

Торцевий профіль створений для захисту краю покриття

Найпоширенішою точкою пошкодження є кромка бетону під час навантаження, транспортування труб і натягування. Octal використовує контрольованийторцева фаска / конічний профільі захист країв, щоб бетонне завершення мало ймовірно розтріскалося або відкололося. Це означає менше ремонтів на палубі та менший ризик оголення корозійного покриття під час скорочення.

Сумісність із польовими системами покриття швів

У різних проектах використовуються різні методи польових з’єднань (термо-збіжні муфти, системи рідкої епоксидної смоли/ПУ або рішення, сумісні з 3LPP/3LPE). Octal координує обрізку труби CWC, підготовку поверхні та перехідний профіль для вашогоСистему покриття польових швів можна наносити без боротьби з бетоном. За потреби ми можемо надати креслення, на яких показано довжину зрізу, нарощування-покриття та перехідну зону з’єднання-, щоб підрядник із зварювання та бригада з нанесення покриття працювали з однаковими посиланнями.

Розроблено для використання, а не лише для лабораторних характеристик

Морська труба проходить через кілька ліфтів-млиновий двор, порт, завантажувальне судно, лінію вогню, жало. Octal зосереджується на етапах «-між»: стійкі бетонні краї, чіткі позначки, захищені скоси та упаковка, яка зменшує пошкодження торців. Мета проста:менше ретуш-роботи на судні, більш плавна швидкість укладання та менше NCR, спричинених відколами труб CWC або пошкодженими обрізками.

Один підзвітний пакет: основна труба + антикорозійне покриття + CWC

Продуктивність труби CWC залежить від того, що знаходиться під нею. Octal надає пакет як одну скоординовану область-базова труба + 3LPE + CWC + скорочення/підготовка кінця-тому об’єднання, сумісність і перевірка керуються однією відповідальністю, а не розподіляються між кількома постачальниками.

cwc pipe-octal pipe octalpipe CWC PIPE

Плавучість і стійкість – те, що нам потрібно від вашого проекту

Плавучість і стійкість – те, що нам потрібно від вашого проекту
Вагове бетонне покриття рідко буває «однієї товщини для всіх». Правильна конструкція труби з покриттям CWC залежить від ґрунту морського дна, течій, способу прокладки та системи антикорозійного покриття під бетоном
Цитую інженера Octalбетонне покриття трубопроводу (CWC)правильно, ми зазвичай підтверджуємо наведені нижче елементи:

Вхід покупця / EPC	Чому це важливо для CWC	Що повертає Octal
Труба OD / WT / довжина і марка сталі	Визначає вагу під водою та навантаження на транспортування	Пропозиція щодо товщини та щільності CWC (в межах проектного діапазону)
Анти{0}}система корозії (FBE / 3LPE / 3LPP)	З’єднання з бетоном і ризик-довгострокового розшарування	Підготовка поверхні + план склеювання та обсяг випробувань
Глибина води / течія / стан морського дна	Збільшує ризик підйому та необхідну негативну плавучість	Аркуш перевірки плавучості/остійності (для-проекту)
Спосіб встановлення (S-lay / J-lay / тяга на берег / перехід через болото)	Контролює вплив удару, згинання та стирання	Варіант армування (сітка/волокно) і показники міцності
План польового з’єднання (процедура зварювання, спосіб нанесення покриття на з’єднання)	Запобігає «слабким місцям» у кільцевих швах	Бетонні-вільні торці + рішення для скосу/фаски
Конструкція CP (жертвувальний / ICCP) і тип анода	Інтегрує аноди в покриття без доопрацювання	План вбудовування анода та електричного з’єднання

Щільність покриття бетонної вагице один із небагатьох параметрів, який безпосередньо змінюється на-обчислення стабільності дна. Покупці повинні зафіксувати щільність і товщину разом у запиті пропозицій, щоб доставлена занурена вага відповідала плану установки.

Що вказує покупець	Що він контролює на сайті
Щільність бетонного покриття (кг/м³)	Вага під водою на метр (стабільність)
Товщина покриття (мм)	Загальна вага + рівень механічного захисту
Толерантність / основа прийняття (якщо потрібно)	Чи прийнятно «досить близько» під час отримання

Натисніть, щоб переглянути відео про доставку труб CWC Octal Pipe↓

Труба CWCКонтроль якості та тестування

Octal Pipe реалізує суворі протоколи QA/QC, щоб гарантувати цілісність і продуктивністьПокриття труб CWCпрограми:

Випробування на щільність і стиснення: підтвердьте, що щільність бетону та міцність на стиск відповідають заданим пороговим значенням для плавучості та навантаження-.
Випробування на склеювання: Перевірте міцне зчеплення між шаром бетону та нижнім антикорозійним покриттям, щоб запобігти розшаруванню.
Перевірки розмірів: Забезпечте рівномірну товщину покриття та загальну геометрію відповідно до допусків проекту.
Виявлення свят: Визначте та усуньте будь-які дефекти або порожнечі в -антикорозійному базовому шарі для повного захисту.
Симуляція плавучості: Змоделюйте реальні умови-світу, щоб перевірити стійкість до підйому та стабільність у занурених середовищах.

CWC pipe wall thickness measurement and dimensional inspection CWC concrete weight coated pipe length and wall thickness inspection

Інженерні програми(Трубопровід/труба з бетонним покриттям)

Розділ програми	Реальні умови роботи-на місці	Для чого вказується бетонне вагове покриття	Вісімковий фокус поставки труби
Підводні трубопроводи	Течії та дії хвиль можуть спричинити підйом і бічний рух під час укладання; контакт з морським дном/опір під час позиціонування	Обважнювальне бетонне покриття для трубопроводудодає негативну плавучість і зовнішню оболонку, яка захищає анти{0}}корозійний шар	Послідовне нарощування{0}}і чисті кінцеві переходи; бетонні-вільні кінці для доступу під зварювання (якщо зазначено)
Підходи до берега та до берега	Затягування- через ролики/лебідки, стирання припливної зони, берегова ерозія та ризик удару	Секції труб із бетонним покриттям стійкі-до стирання та залишаються на місці під час циклів припливу/хвилі	Скорочена довжина + кінцевий захист, вирівняний відповідно до-втягування/практики зварювальної станції (якщо вказано)
Болотні/болотні переходи	Плавучі ґрунти та м’який ґрунт можуть підняти лінію після засипки; ризик впливу зростає зі зміною рівня грунтових вод	Бетонне обважнювальне покриття для трубопроводу збільшує вагу під водою, щоб запобігти спливанню та переміщенню	Цільові значення щільності/товщини, узгоджені з наміром стабільності; контроль армування для зменшення розтріскування/розколювання
Переправи через річки	Сезонні повені, висока швидкість течії, розмиви можуть оголити трубу та зрушити трасу	Секції трубопроводу з бетонним покриттям протидіють підйому та забезпечують механічний захист у разі втрати покриття	Повторювана кінцева обробка для швидкого польового зварювання + польове покриття швів; правила поводження, щоб уникнути пошкодження краю
Глибоководні установки	Довге лежання, багаторазове використання, вимоги до глибоководної стабільності	Обважнювальне покриття бетону допомагає підтримувати -стійкість дна та захищає покриття протягом тривалих циклів монтажу	Однорідність + дисципліна поводження, щоб зменшити утворення сколів під час підйому/транспортування; обсяг перевірки на PO/ITP, якщо це необхідно

Основні переваги труби Octal Pipe з покриттям CWC

Перевага CWC Octal Pipe походить від того, що єконтролюється в цеху-кроки, які запобігають типовим проблемам офшорного CWC (розбіжності ваги, відколювання країв, розтріскування після транспортування та кінцеві-перехідні пошкодження, які сповільнюють зварювання).

Збільшення{0}}ваги контролюється як система (щільність + товщина + армування):На заводі дозуванням і розміщенням керують таким чином, щоб щільність і товщина залишалися узгодженими з наміром стабільності, а армування розташовується так, щоб уникнути локальних слабких зон. Ось як Octal Pipe зменшує варіацію «однакова специфікація, інша вага на метр», що вимагає повторних-перевірок під час встановлення.(Записи про щільність/товщину можна надати, якщо це зазначено в PO/ITP.)

Дисципліна взаємодії перед нанесенням бетону:Багато несправностей починаються на інтерфейсі, а не в самому бетоні. Octal Pipe забезпечує підтвердження базового-покриття та контроль стану поверхні перед укладанням бетону, тому бетонний шар належним чином з’єднується, а не піднімається пізніше у вигляді відколів або порожнистих плям під навантаженнями.

Кінцеві переходи створені для реальності зварювання (а не лише заводського вигляду):Найбільші-затримки витрат зазвичай трапляються на кінцях-нерівних країв, порізаних переходів або скорочень, які не відповідають зварювальній станції. Octal Pipe контролює довжину-вільного кінця бетону та перехідний профіль, тому роботи з-підгонки, затискачів і покриття швів можуть тривати без руйнування бетону на краю.(Кінцеве скорочення та профіль для PO/ITP.)

Контроль затвердіння та транспортування розроблено з огляду на пошкодження під час транспортування:CWC часто виглядає добре під час відправлення та виходить з ладу під час переїздів, транспортування вантажівкою чи портового підйому. Octal Pipe керує умовами затвердіння та застосовує дисципліну транспортування (точки підйому, правила укладання, захист країв/кінців), щоб зменшити мікро-тріщини та розколювання країв, які інакше спричинили б ремонт на місці та затримки приймання.

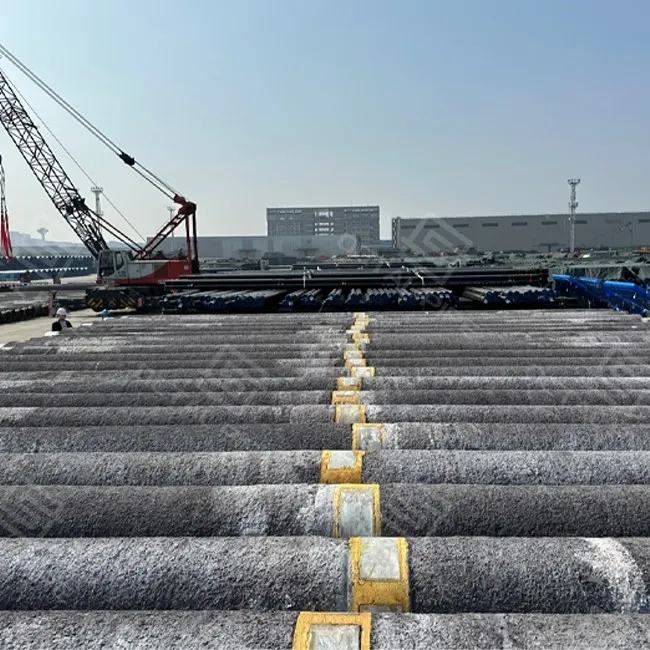

CWC pipe being hoisted to transport truck CWC pipe stock stacking for shipment by order

Зв'язатися зараз

FAQ

З1 - Навіщо використовувати бетонне покриття для морських трубопроводів?

A: Обважнювальне бетонне покриттядодаєнегативна плавучістьі покращуєна -нижню стабільність, допомагаючи трубопроводу протистояти підняттю течій і хвиль і залишатися стабільним на морському дні.

Q2 - Як вибрати товщину та щільність CWC?

A:Вони підбираються на основі метизанурена вага, критерії стабільності, глибина води/течія, метод укладання та система покриття (FBE/3LPE/3LPP), тому лінія відповідає запасам стабільності без зайвих витрат.

Q3:Чи можна наносити CWC поверх 3LPE/FBE і все одно дозволяти зварювання на місці?

A:Так-Octal Pipe постачає CWC3LPE/FBE/3LPPзконтрольовані вільні кінці-бетону та скорочення покриття, тож кільцеве зварювання та покриття польових швів можна виконувати чисто без сколів бетону.
