Як визначити API 6A для устя свердловини та обладнання для ялинки

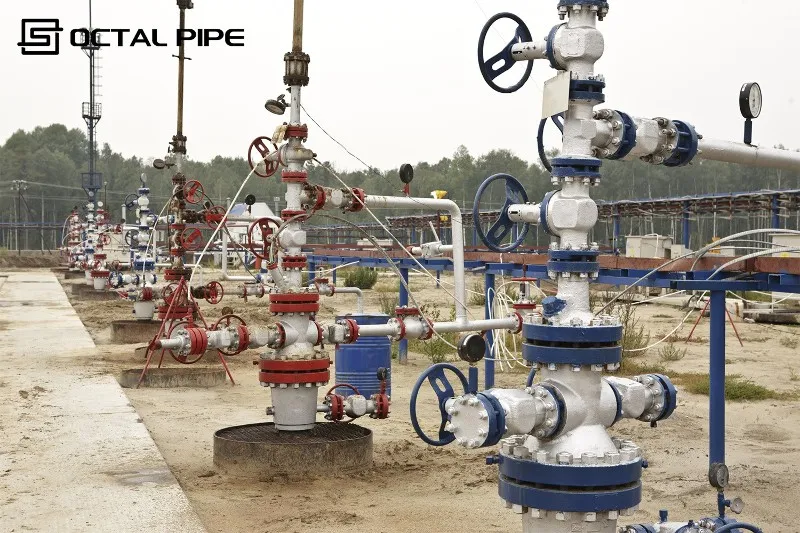

Wellhead and Christmas Tree (X-mas Tree)

A гирло колодязя та ялинкаупаковка не вибирається лише за показником тиску. У польових проектах специфікація зазвичай має відповідати умовам свердловини, рідинному середовищу, розташуванню з’єднань і маршруту затвердження, який вимагає оператор або EPC. API 6A є основною галузевою специфікацією для цього сімейства обладнанняAPI 6A устя та ялинкове обладнанняа також фланцеві торцеві і вихідні з'єднання, що використовуються звід 2000 psi до 20 000 psiмаксимальний номінальний робочий тиск. Сама новорічна ялинка — це збірка клапанів, золотників, манометрів і дроселів, встановлених на гирлі свердловини для контролю виробництва.

Такий рядок, як"Ялинка API 6A, 5000 psi"може виглядати завершеним у запиті, але в більшості випадків цього недостатньо для реального виконання проекту. Він визначає обладнання в загальних рисах, але не визначає вимог до повного обслуговування для перевірки проекту, перегляду документів або остаточного затвердження. У справжньому запиті пропозицій і роботі над поданням відсутні пункти зазвичай повертаються швидко:клас тиску, температурний клас, клас матеріалу, PSL, PR, тип підключення та умови експлуатації. Ось чому API використовує-підхід таблиці даних. Ключовим питанням є не просто назва продукту, а його чітке визначення для технічної перевірки та випуску замовлення.

Чому неповні специфікації створюють затримку

Коли цей продукт розглядається серйозно, обговорення зазвичай дуже швидко переходить від питання "який тиск?" до "яка точна умова обслуговування?" Це тому, що пакет гирла свердловини є частиною-маршруту контролю тиску для буріння, заканчування, видобутку та втручання. Якщо технічний файл неповний, роз’яснення зазвичай повертаються з тих самих питань:

Специфікація Пункт	Що потрібно підтвердити	Чому це часто спричиняє затримку
Клас тиску	Номінальний робочий тиск	Вибраний клас може не збігатися з фактичним робочим діапазоном або закрито-в стані.
Температурний клас	Мінімальна температура навколишнього середовища та максимальна температура{0}}контакту рідини	Відповідність матеріалу та ущільнення неможливо підтвердити без відповідного діапазону температур.
Клас матеріалу	Вимоги до загального або кислого обслуговування	Суворість експлуатації та вимоги,-пов’язані з корозією, мають відповідати фактичному середовищу свердловини.
PSL	Необхідний рівень специфікації продукту	Глибина виробництва та перевірки не можуть бути узгоджені, якщо PSL залишається незрозумілим.
PR	Необхідний рівень вимог до продуктивності	Кваліфікація проекту може не відповідати маршруту затвердження проекту, якщо PR не вказано.
Розмір отвору і тип з'єднання	Номінальний отвір, деталі верхнього і нижнього з'єднання	Налаштування-, відповідність інтерфейсу та інтеграція обладнання можуть залишатися невизначеними.
Сервісна рідина	Нафта, газ, впорскування води, змішана рідина або інше середовище	Вибір-обладнання для контролю тиску залежить від фактичного робочого середовища.
Кислий сервісний стан	Стан і серйозність, пов’язані з H2S-	Неможливо правильно перевірити придатність матеріалу, якщо не визначено кислі -умови експлуатації.
Вимоги до дроселя або приводу	Ручна або керована конфігурація, розташування дроселів	Можливо, пізніше доведеться переглянути метод контролю та обсяг пакета.
Огляд та пакет документів	Обсяг випуску перевірки та необхідна документація	Випуск виробництва,-перевірка третьою стороною та остаточне затвердження можуть бути відкладені, якщо вимоги до документів неповні.

Ось чому короткі запити пропозицій часто виглядають швидко на початку, але сповільнюються пізніше під час технічної перевірки та затвердження.

Основні поля API 6A, які слід визначити раніше

Пункт	Що він контролює	Чому це важливо для проекту
Клас тиску	Номінальний робочий тиск	Повинен відповідати робочому діапазону та бути закритим{0}}у стані
Температурний клас	Мінімальна температура навколишнього середовища та-максимальна температура контакту з рідиною	Впливає на придатність матеріалу та ущільнення
Клас матеріалу	Серйозність обслуговування, включаючи загальне або погане обслуговування	Безпосередньо пов'язане з навколишнім середовищем і ризиком корозії
PSL	Рівень специфікації продукту	Визначає глибину виготовлення та перевірки
PR	Вимоги до продуктивності	Показує, наскільки ефективність дизайну була{0}}кваліфікована

Наведена вище структура відповідає логіці, яка використовується в інструкціях щодо закупівель API 6A, а не простому опису каталогу.

Клас тискумає відображати реальний стан свердловини

Номінальний тиск API 6A включає2000, 3000, 5000, 10 000, 15 000 і 20 000 psi. Цей діапазон є простим на папері, але вибір проекту полягає не лише у виборі того самого числа, яке використовувалося в попередньому замовленні. Посібник із закупівлі API вказує на фактичний пакет послуг, включаючи максимальний робочий тиск і очікуваний тиск-закриття свердловини, як частину логіки замовлення.

Проблема реалістичного проекту виникає, коли клас тиску вибирається лише з нижньої лінії або поверхневого пакета, тоді як умови свердловини є більш вимогливими. Наприклад:

пакет flowline може бути5000 psi
закриття-у випадку може бути вищим
майбутня стимуляція або зміни послуг можуть збільшити вимогу
команда затвердження може попросити маржу, прив’язану до специфікації оператора

У цій ситуації обладнання все ще можна описати як "API 6A", але вибраний клас може не витримати технічної перевірки, якщо він не відповідає справжньому робочому випадку. Ось чомуклас тискуслід спочатку встановити за станом колодязя, а не за знайомою комерційною етикеткою.

API 6A wellhead and Christmas tree assembly for oil and gas production High-pressure Christmas tree valve system meeting API 6A standard Oilfield wellhead and Xmas tree assembly controlling well pressure and flow

Температурний класчасто пропускається занадто рано

Відповідно до API 6A, температурний клас прив'язаний донайнижча температура навколишнього середовищаобладнання може бачити інайвища температура рідини, що контактує з обладнанням. Визнані класи включаютьK, L, N, P, S, T, U, V, X і Y. Наприклад, посібник із закупівель показуєКлас ПякВід -20 градусів F до 180 градусів FіКлас UякВід 0 градусів F до 250 градусів F.

Цей момент стає більш практичним у файлах реального проекту, ніж здається на перший погляд. Дерево, яке використовується в гарячому виробничому потоці, на суші в холодну-погоду або в умовах експлуатації з більшими температурними коливаннями, може вимагати іншого підтвердження щодо еластомерів, характеристик ущільнення та придатності матеріалу. Якщо в RFQ зазначено лише тиск і номінальний отвір, питання про температурний клас зазвичай повертається пізніше.

Простий контрольний список для цього поля:

мінімальна температура навколишнього середовища
максимальна температура рідини, що протікає
чи суттєво відрізняються-умови вимкнення та перезапуску
чи специфікація проекту безпосередньо називає необхідний клас

Це набагато безпечніше, ніж залишати температурний клас відкритим і очікувати, що він буде «стандартним».

Клас матеріалуось де кисле обслуговування починає мати значення

Інструкції щодо закупівлі API 6A розділяють загальні-класи службових матеріалів і кислі-класи службових матеріалів. У спрощеному вигляді,AA, BB і CCвикористовуються для загального обслуговування, при цьомуDD, EE, FF і HHприв'язані докислий сервізумов і NACE{0}}пов’язаних вимог. Екскурсовод також зазначаєКлас матеріалу ZZдля певних кислих застосувань за межами стандартних обмежень NACE, з обов’язковою оцінкою покупця та відстежуваними записами.

Це одне з найважливіших місць, де формулювання має бути точним. Лінійки типу «за кислим» не завжди вистачає самої по собі. У посібнику з купівлі виділяють такі фактори, як:

Парціальний тиск H2S
pH
концентрація хлориду
кисень або окислювачі
температура впливу
стрес
час контакту

Тож справжня проблема полягає не лише в тому, чи згадується кислий сервіс. Справжня проблема полягає в тому, чиСервісне середовище було визначено досить чіткопідтримати вибранеклас матеріалу.

PSLне є оновленням каталогу

PSLзасобиРівень специфікації продукту. Це пов’язано з тим, наскільки глибокими повинні бути вимоги до виробництва та перевірки для певних умов експлуатації. Посібник із закупівлі API містить мінімальні вимоги до PSL на основі номінального тиску та комбінацій класу матеріалів. Наприклад, деякі загальні-комбінації послуг на10 000 psiвимагають принаймніPSL 2, тоді як більш суворі комбінації кислих-служб на15 000 psiперейти принаймні доPSL 3і вищого-класу обслуговуванняPSL 4.

Це означаєPSLне слід розглядати як декоративний суфікс. У практичній проектній роботі це впливає на:

очікуваний рівень виробничого контролю
обсяг перевірки та записи
як обладнання приймається перевіряючою стороною
чи справді зазначений пакет відповідає миту

Якщо RFQ покинеPSLпорожній, поки решта умов обслуговування є важкими, цикл очищення майже гарантовано повернеться пізніше.

PRце перевірка дизайну, а не просто формулювання на табличці

PRозначаєВимоги до продуктивності. Посібник із закупівель для 21-го видання визначаєPR1, PR2, іPR2F, сPR2Fприв’язані до продуктивності Додатку F. У цьому ж керівництві зазначено, що якщо дизайн змінено таким чином, що впливає на придатність, форму, функцію або матеріал, він розглядається як новий дизайн і вимагає перевірки ефективності.

Це стає дуже важливим при розгляді проектної документації. Справжнє питання полягає не просто в тому, чи «зроблено обладнання за API 6A». Важливішим питанням є те, чи пропонована точна конфігурація проекту була кваліфікованаPRрівень, необхідний для проекту.

З цієї причини,PR2часто привертає більше уваги до проектів із:

суворіший огляд оператора
більш вимогливі умови виробництва
більш високі наслідки відключення
посилений контроль документації

Формулювання може виглядати маленьким у таблиці даних, але воно може мати велику вагу схвалення.

Більш практичний формат запиту пропозицій

Замість однорядкового-опису потужніший пакет запитів має чітко підтверджувати такі моменти:

Категорія	RFQ Item	Що слід визначити
Стандартна основа	Стандартний	API 6A
Рейтинг	Клас тиску	Необхідний номінальний робочий тиск
Рейтинг	Температурний клас	Мінімальна температура навколишнього середовища та максимальна температура{0}}контакту рідини
Матеріал і обслуговування	Клас матеріалу	Вимоги до загального або кислого обслуговування
Матеріал і обслуговування	Сервіс середній	Впорскування нафти, газу, води або змішане обслуговування
Матеріал і обслуговування	Кислий чи не{0}}кислий стан	H2S-умови експлуатації та серйозність
Рівень якості	PSL	Необхідний рівень специфікації продукту
Рівень якості	PR	Необхідний рівень вимог до продуктивності
Конфігурація	Номінальний діаметр	Розмір головного отвору обладнання
Конфігурація	Верхній і нижній тип підключення	Розмір і тип підключення для відповідності системи
Сфера контролю	Тип дроселя/вимоги до приводу/потреба керування	Конфігурація та керування вручну або з приводом
Перевірка та документи	Необхідний випуск для перевірки та пакет документів	Обсяг перевірки, сертифікація та вимоги до подання документів

Це узгоджується з підходом закупівлі API, який використовує структуровані таблиці даних, щоб зменшити невідповідність між умовами обслуговування та замовленим обладнанням.

Висновок

Щоб уточнитиAPI 6A устя та ялинкове обладнанняПравильно, запит має містити більше, ніж зазначення номінального тиску та номінального розміру. Працездатна специфікація повинна чітко визначатиклас тиску, температурний клас, клас матеріалу, PSL, PR, номінальний діаметр, тип підключення, сервісне середовище, кислий або не{0}}кислий стан, і будь-якийвимоги до дроселя, приводу, перевірки та документів. Коли ці пункти будуть підтверджені в запиті на пропозицію або в технічному паспорті, обладнання може бути більш точно підігнано до фактичного стану свердловини, технічні пояснення можуть бути зменшені, а затвердження проекту може проходити більш плавно. Іншими словами, правильна специфікація відповідно до API 6A означає достатньо чітке визначення повного обсягу послуг і вимог до схвалення для підтвердження проекту, контролю виробництва, планування перевірки та випуску остаточної документації.

Зв'язатися зараз

FAQ

01. Яка мінімальна інформація потрібна в запиті пропозицій на гирлі свердловини та різдвяну ялинку API 6A?

Принаймні запит на пропозицію має визначатиклас тиску, температурний клас, клас матеріалу, PSL, PR, номінальний отвір, тип з’єднання, робоче середовище, кислий чи не-кислий стан, а також необхідні документи/обсяг перевірки. Без цих пунктів технічні роз’яснення зазвичай повертаються пізніше.

02.Як вибрати правильний клас матеріалу для обладнання гирла свердловини та ялинки?

Правильнийклас матеріалузалежить, зокрема, від фактичного середовища обслуговуванняСтан H2S, температура, рівень хлориду та ступінь корозії. Для схвалення чи матеріального підтвердження однієї лише «кислої служби» зазвичай недостатньо.

03. Яка різниця між PSL і PR в API 6A?

PSLвизначає необхідний рівень виробничого та перевірочного контролю, при цьомуPRвизначає рівеньперевірка продуктивностідля дизайну. Простими словами, PSL — це глибина якості продукту, а PR — це перевірена продуктивність дизайну.

04. Чому при визначенні новорічної ялинки одного показника тиску недостатньо?

Тому що обладнання має відповідатиповний сервісний стан, а не лише одне число тиску. Також потрібна правильна специфікаціятемпературний клас, клас матеріалу, отвір, з’єднання та робоче середовищещоб уникнути невідповідності під час розгляду проекту та затвердження проекту.

05. Які документи зазвичай потрібні для схвалення гирла свердловини та ялинки за API 6A?

Типові вимоги включаютьсертифікати матеріалів, записи про перевірки, записи про випробування тиском, звіти про розміри, документи щодо відстеження та документи про випуск -специфічного проекту. Точний пакет залежить від необхідногоPSL, PR, рівень перевірки та процедура затвердження проекту.
