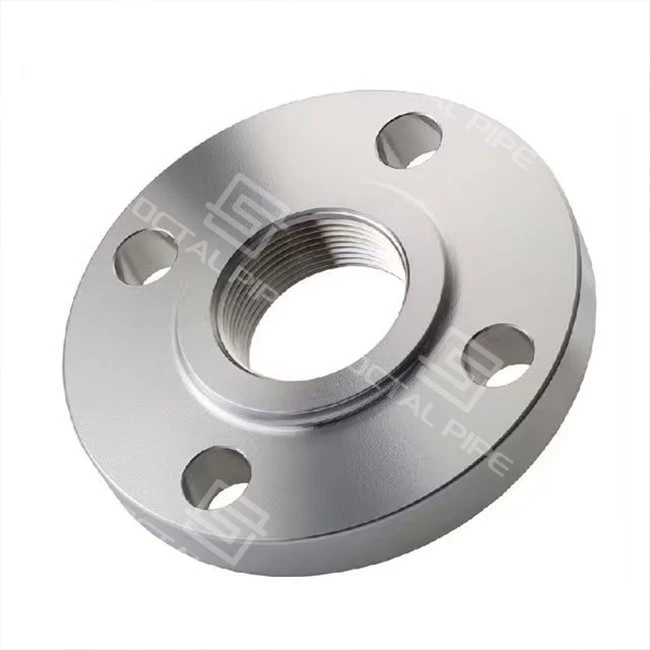

Різьбовий фланець

Різьбовий трубний фланець-також званий різьбовим фланцем-використовує внутрішню різьбу (різьбовий отвір) для сполучення із зовнішньою різьбою труби, створюючи-герметичне з’єднання без будь-якого зварювання. Це робить його ідеальним для малих -ліній, де робота під нагріванням обмежена, встановлення має бути швидким або передбачається періодичне розбирання.

Типові випадки використання включають комунальні послуги, з’єднання-інструментів, тимчасові-підключення та системи низького--помірного тиску. Octal Pipe постачає різьбові фланці з вуглецевої сталі, легованої сталі та нержавіючої сталі (тобто різьбовий фланець для труб з нержавіючої сталі) у широкому діапазоні розмірів і класів, включаючи такі популярні розміри, як 2″ різьбовий фланець і 4″ різьбовий фланець.

Де кращі різьбові фланці

• Дозвіл на зварювання/гаряче зварювання не потрібен
• Швидка збірка за допомогою стандартних герметиків (PTFE стрічка або анаеробна)
• Легке обслуговування та заміна
• Хороший вибір для оцинкованих труб або труб з покриттям, де зварювання небажане

Застереження щодо дизайну (чесність інженерів)

• Не рекомендується для сильної вібрації, ударних навантажень або великих температурних циклів
• Загалом обмежується низьким–помірним тиском і невеликими отворами (найчастіше клас 150/300)
• Цілісність ущільнення залежить від правильної форми різьби (NPT/BSP) і належного-моменту затягування/герметика

• Фланець стандартний:ASME B16.5 (фланці для труб і фланцеві фітинги)
• Стандарти ниток:

NPT (конічний): ASME/ANSI B1.20.1
BSPT (конічний): ISO 7-1 / EN 10226
BSPP (паралельний): ISO 228-1
Octal чітко маркує тип різьби (NPT / BSPT / BSPP), щоб уникнути змішування-на ділянках і гарантує перевірку калібру під час виробництва.

• Стандартний різьбовий фланець (гвинтовий фланець):Прямий різьбовий отвір; поставляється у форматі RF (піднята грань) або FF (плоска грань).
• Різьбовий перехідний фланець:Інтегрує менший різьбовий отвір у більший зовнішній діаметр фланця-економить місце та окремий редуктор (різьбовий редукційний фланець).
• Відрізний глухий фланець:Глухий фланець, просвердлений і нарізаний внутрішньою різьбою для вентиляційних отворів, дренажів або з’єднань приладів (різьбовий глухий фланець).
• NPT проти BSP для ущільнення:
• NPT / BSPT (конічні):Первинне ущільнення за допомогою різьби; використовуйте PTFE стрічку або рідкий герметик.
• BSPP (паралельний):Ущільнювачі з прокладкою/ущільнювальним кільцем; використовується там, де важливі повторне використання та орієнтація.
• Види облицювання:

RF (найпоширеніший), FF (для обладнання з чавуну або скловолокна), RTJ за запитом для спеціальних завдань.

• Популярні розміри:Фланці з різьбою 2" і фланці з різьбою 4" часто запасаються для інженерних комунікацій і салазок.
• Спеціальні матеріали:ПВХ-фланець з різьбою доступний для-неметалевих систем низького{1}}тиску (стандарт виробника; не сталь ASME B16.5).

• Розмірний ряд:½″ – 24″ (DN15–DN600); малий отвір Менше або дорівнює 4″ найбільш типовим
• Класи тиску:Клас 150, 300 (вищі класи, наприклад 600 за запитом, підлягають перевірці технічного обслуговування)
• Облицювання:RF, FF, RTJ (обмежене використання з різьбленням через тиск)

• Вуглецева сталь:ASTM A105 (навколишнє середовище), A350 LF2 (низька-температура), A694 F52–F70 (висока-вихідність для трубопроводу)
• Нержавіюча сталь (різьбовий фланець з нержавіючої сталі):ASTM A182 F304/F304L, F316/F316L, F321, F347
• Сплав і висока-температура:ASTM A182 F11, F22, F91 (хром-молі для підвищеної температури)
• Дуплекс і супер дуплекс:ASTM A182 F51 (2205), F53 (2507), F55 для хлорид-багатого та морського обслуговування
• Не{0}}металевий варіант:ПВХ різьбовий фланець для низьких-тисків, корозійних водяних або хімічних магістралей (не-сталь ASME)

Захист від корозії / покриття

• CS: чорне масло, оцинковане-, гаряче{1}}оцинковане, FBE на запит
• SS: мариновані та пасивовані; додатковий EP для чистого обслуговування
• Додаткові PTFE/гумові накладки для спеціальних корозійних речовин

• Готовність до встановлення-без зварювання:Фланці з різьбленням Octal Pipe виготовляються для прямого з’єднання болтами, що усуває роботу під нагріванням і мінімізує ризик простою на місці.
• Компактний, невеликий{0}}стовбур:Ідеально підходить для вузьких трубопровідних коридорів, стелажів для інструментів і модульних полозів, де простір обмежений.
• Зручний{0}}обслуговування дизайн:Фланці можна швидко зняти або замінити без розрізання трубопроводів, що зменшує перерви в роботі.
• Гнучкість матеріалів і стандартів:Доступні з вуглецевої сталі, нержавіючої сталі та дуплексних марок, сумісних з API, ASME, PED та ISO для різноманітних вимог заводу.
• Гнучке виробництво-з урахуванням проекту:Виробництво планується на основі графіків проекту замовника, що забезпечує своєчасну поставку різьбових фланців різних розмірів і класів.
• Захисна консерваційна упаковка:Фланці покриті анти{0}}корозійним маслом, запечатані пластиковими ковпачками для труб і ретельно упаковані, щоб прибути готовими до встановлення.

• Кування та термічна обробка:Ковані заготовки з контрольованим потоком зерна; нормалізований/Q&T/розчин, відпалений за спец.
• Точна обробка:Оздоблення отвору, різьблення, PCD і облицювання з ЧПУ (RF 125–250 AARH; RTJ канавки за ASME).
• Перевірка теми:100% вимірювання до ASME B1.20.1 (NPT) / ISO 7-1 / ISO 228 (BSPT/BSPP).
• НК і випробування тиском:UT/MT/PT, як зазначено; гідротест доступний за запитом для збірок.
• Документація:MTR (EN 10204 3.1/3.2), відстеження тепла, -інспекція третьою стороною (BV/SGS/TÜV) на вимогу.

• Комунальні послуги: повітря, азот, відведення пари, водопостачання
• З’єднання-інструментів і з’єднання з{-процесами-малого діаметру
• Лінії дозування хімікатів і тимчасові байпаси
• З’єднання протипожежних-водопроводів (з класом/лицьовою поверхнею, що відповідають системі)
• Низь{0}}температурні послуги (LF2) і захист від корозії (316L, дуплекс)

• Стандарт:ASME B16.5 (різьбовий)
• Теми:NPT, BSPT, BSPP
• Розміри:½″ – 24″ (фланці з різьбою 2″ і 4″ зазвичай є в наявності)
• Класи:150 / 300 (600 на запит)
• Обличчя:RF / FF / RTJ
• Типи:Стандартний різьбовий, різьбовий перехідний фланець, різьбовий глухий фланець
• матеріали:CS (A105/A350 LF2), SS (F304/F316), сплав, дуплекс; Різьбовий фланець з ПВХ для неметалевих систем низького-тиску-

1.Кількість, NPS, клас тиску (наприклад, 2″, клас 300)
2. Форма різьби (NPT / BSPT / BSPP) і зручність, якщо вона є особливою
3. Облицювання (RF / FF / RTJ) і тип прокладки, якщо відомо
4. Клас матеріалу (A105, LF2, F316L, F22, F51 тощо)
5. Вимоги до інспекції (НК, ГЕС, третя-сторона)
6. Покриття/покриття (гальванізація, пасивація, FBE)
7. Будь-які спеціальні пропозиції: різьбовий перехідний фланець, глухий фланець з нарізкою, колір фарби, маркування, упаковка
