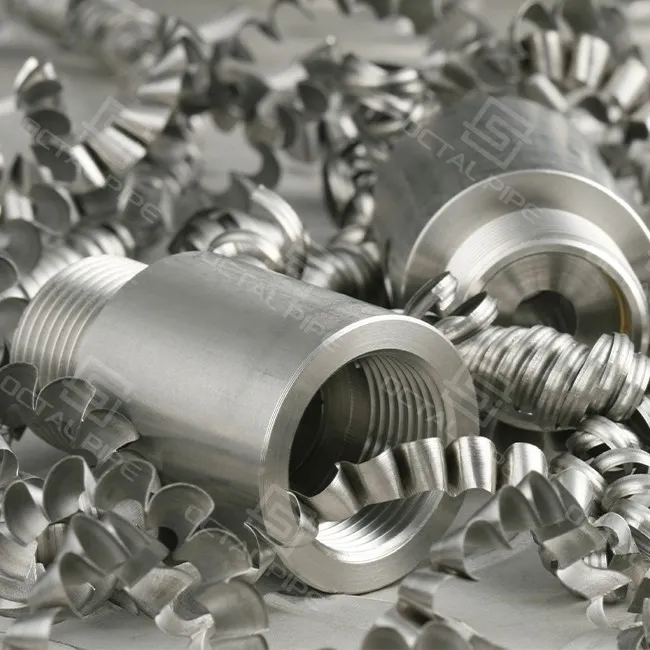

Фітинги для труб з різьбою

Фітинги з різьбою використовуються в системах трубопроводів, де aмеханічне різьбове з'єднанняє кращим над зварюванням, особливо в лініях-невеликого діаметру, з’єднаннях приладів, розгалуженнях інженерних комунікацій, дренажних і вентиляційних точках, а також вузлах,-зручних для обслуговування. Для кованих сталевих фітингів загальною специфікацією єASME B16.11, з різьбовими кінцями, доступними вNPT, BSPT або BSPP, як правило, покриттявід 1/8" до 4"і класи тиску, такі якКлас 2000, 3000 і 6000.

Різьбовий фітинг ніколи не слід купувати лише за формою. Три пункти, які контролюють прийняттятип різьби, клас тиску, іклас матеріалу.

Тип різьбимає відповідати ринку креслення та отримання проекту:

• NPTзазвичай використовується в північноамериканських нафтових, газових і загальних промислових системах.
• BSPTце також конічна різьба, яка широко використовується на багатьох експортних ринках.
• BSPPє паралельним різьбленням і зазвичай потребує ущільнювальної шайби, прокладки або ущільнювального кільця замість лише втручання різьби.

Клас тискуповинні відповідати умовам проектування лінії:

• 2000 рік
• 3000 клас
• 6000 клас

Варіанти матеріалівзазвичай вибираються за умовами експлуатації:

• ASTM A105для загального обслуговування вуглецевої сталі
• ASTM A350 LF2для низьких{0}}температур
• ASTM A182 F304 / F316для стійкого-корозійного обслуговування
• ASTM A182 F11 / F22 / F91для високотемпературних-систем сплавів

Для покупців, які шукаютьтаблиця розмірів різьбових трубних з’єднань, найкорисніший вміст сторінки – це не випадкова таблиця-стилю каталогу зі скопійованими номерами. Практичний підхід полягає в тому, щоб показатидіапазон виборуі поясніть, що точний центр-до-кінця та геометрія різьби підтверджуютьсяASME B16.11і зазначений стандарт різьби.

Для точних розмірів цитата або огляд креслення повинні підтвердити:

• тип кріплення
• номінальний розмір
• клас тиску
• різьба стандартна
• клас матеріалу

A різьбове з'єднання трубє одним із найпоширеніших кованих фітингів для мало{0}}трубопроводів. Він використовується для прямолінійного з’єднання двох кінців труб з різьбленням і часто зустрічається в інженерних системах, відгалуженнях приладів, пакетах ковзанок і роботах по заміні технічного обслуговування.

З точки зору закупівель основні перевірки різьбової трубної муфти:

• різьба стандартна: NPT, BSPT або BSPP
• клас тиску: 3000 або 6000 є звичайними для малих-сервісів
• клас матеріалу: A105, LF2, F304, F316 тощо.
• якість обробки: чистий профіль різьби та правильне приймання калібру
• простежуваність: маркування та MTR, прив’язані до номеру опалення

Різьбове з’єднання для труб звучить просто, але якщо тип різьби неправильний, деталь стає непридатною для використання на місці. Ось чому замовлення на з’єднання завжди повинні складатися в повному форматі замовлення на замовлення, наприклад:

приклад:

ASME B16.11, різьбове повне з’єднання, 1 дюйм, NPT, клас 3000, ASTM A105, кількість ___

Фітинги для труб з різьбою 1/2 дюймає одними з найбільш часто змінюваних розмірів у мало{0}}трубопроводах, оскільки вони знаходяться саме в тому діапазоні, де має значення зручність встановлення, але збій ущільнення, спричинений поганим контролем різьби, все ще є поширеним явищем. У реальних проектах цей розмір широко використовується для ліній підключення-інструментів, колекторів манометра, з’єднань корінних клапанів, дренажних і вентиляційних точок, ліній відбору проб, ліній промивання ущільнювачів, гілок дозування хімікатів і з’єднань компактних платформ.

Для відділів закупівель це не «маленький і простий» пункт. Часто це один із найпростіших розмірів, який можна недооцінити, і один із найшвидших для створення польових проблем, якщо неправильна форма різьби, механічна обробка чи вибір класу. Фітинг 1/2 дюйма може виглядати прийнятним візуально, але якщоглибина різьби, конусність, крок, обробка гребня або вхідна фаскане контролюється належним чином, проблеми зі встановленням виявляються негайно.

ПоширенийФітинги для труб з різьбою 1/2 дюймавключають:

• зчеплення- пряме з’єднання між двома різьбовими кінцями труби
• лікоть- зміна напрямку в компактних трубопроводах

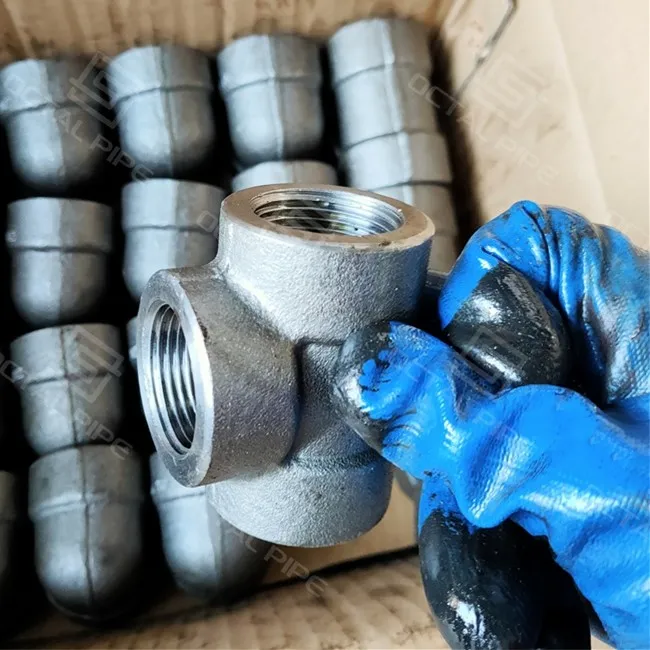

• трійник- розгалуження для манометрів, клапанів і-відводів інженерних мереж
• спілка- знімне з’єднання для-зручних вузлів для обслуговування
• вилка- закриває невикористані отвори
• шапка- кінцеве закриття для зовнішніх різьбових з’єднань
• соска- короткий різьбовий з’єднувальний елемент між фітингами або клапанами
• нитка- відгалуження від більшого колектора до малого-різьбового трубопроводу

Фітинги для труб з різьбою 1 дюймзазвичай використовуються в невеликих технологічних лініях, хімічних блоках, системах стисненого повітря, контурах очищення води та знімних розгалуженнях, де доступ до технічного обслуговування має значення. Цей розмір часто є тим пунктом, з якого покупці починають порівнювати не лише тип обтягування, а йКлас 3000 проти Класу 6000, вуглецева сталь проти нержавіючої сталі та NPT проти BSPT/BSPP, тому що фітинг тепер має більш безпосередній вплив на надійність ущільнення, стабільність розгалужень і довго-термін служби.

З точки зору закупівель,Фітинги для труб з різьбою 1 дюймне слід замовляти як простий опис товарного товару. Сильніший PO має визначатиASME B16.11, тип фітинга, розмір 1 дюйм, стандартна різьба, клас тиску, клас матеріалу та вимоги до перевірки/документації. На практиці найбільш поширеними проблемами такого розміру єневідповідність ниток, раннє зв'язування під час складання та слабкий контроль відстеження, тому покупці зазвичай звертають більш пильну увагуперевірка розміру нитки, маркування та вирівнювання MTRперед відправкою.

Різьбові фітинги для роботи під тиском зазвичай виготовляються зковані заготовки, з подальшою механічною обробкою та термообробкою відповідно до марки матеріалу. Цей процес важливий, оскільки кінцева продуктивність кріплення залежить не тільки від номінального розміру. Це залежить від:

• цілісність нитки
• концентричність
• товщина плеча
• безперервність отвору
• стабільна межа тиску

Для перевірки замовлення на різьбові фітинги-великої вартості повинні включати:

• перевірка розміру різьбидля NPT/BSP
• перевірки розмірівна критичні особливості
• перевірка маркуваннядля розміру, сорту, класу та числа тепла
• Відстеження звіту про випробування MTR / млина
• MT / PTколи потрібно
• гідростатичне або пневматичне випробуванняякщо це зазначено в ЗП або специфікації проекту

Різьбовий трубний фітинг — це кований або оброблений фітинг із внутрішньою або зовнішньою трубною різьбою, який використовується для з’єднання труб, клапанів, інструментів або розгалужень без зварювання. У кованих сталевих системах зазвичай виготовляють різьбові фітингиASME B16.11і поставляються в таких типах підключення, якNPT, BSPT і BSPP.

Вони зазвичай використовуються, коли проект потребує:

• більш швидке складання
• легша заміна
• менше гарячої роботи на місці
• компактне мало{0}}установлення
• зручні для обслуговування-схеми трубопроводів

У реальних проектах часто зустрічаються різьбові фітингилінії контрольно-вимірювальних приладів, мало{0}}відгалужувальні з’єднання, інженерні комунікації, дренажі, вентиляційні отвори та-монтовані вузлиде важлива швидка збірка та можливість знімання.

Основним недоліком різьбових фітингів є терезультат ущільнення значною мірою залежить від правильної форми різьби, правильної практики складання та правильного методу ущільнення. Якщо замовлено неправильний стандарт різьблення, з’єднання може виглядати правильним за розміром, але все одно вийти з ладу під час встановлення-або витікати під час обслуговування.

Типові ризики включають:

• Невідповідність NPT і BSP
• пошкоджені різьби під час транспортування або встановлення
• неправильний вибір класу тиску
• недостатній спосіб ущільнення на системах з паралельними різьбами
• надмірне-затягування, яке пошкоджує різьбу
• слабка документація QA, яка затримує прийняття

Це не означає, що різьбові фітинги ненадійні. Це означає, що вони вимагаютькраща дисципліна специфікаціїніж припускають багато покупців.

Не точно. У поведінці промислового пошуку,підстава різьбової трубиє ширшим і менш точним терміном. Це може стосуватися aмонтажна основа, опорний компонент, фурнітура для-підлогового фланця, фурнітура для ламп/перил або структурний різьбовий аксесуар, тоді як aрізьбовий штуцеру закупівлі трубопроводів зазвичай означає компонент,-що містить тиск, виготовлений відповідно до визначеного стандарту трубопроводу, наприкладASME B16.11. Іншими словами, різьбовий трубопровід може бути механічною опорою або кріпильним елементом, але різьбовий трубний фітинг є частиноюграниця тискуі повинні бути обрані з більш суворим технічним контролем.

Ця різниця має значення в закупівлях, оскільки логіка закупівлі зовсім інша. Правдарізьбовий патрубокслід замовититип фітинга, номінальний розмір, стандарт різьби (NPT / BSPT / BSPP), клас тиску (2000 / 3000 / 6000), клас матеріалу та вимоги до перевірки / документів. Розпливчастий пошуковий термін, наприкладпідстава різьбової трубине повідомляє постачальнику, чи товар є aмуфта, коліно, трійник, штуцер, заглушка, ковпачок або різьбовий отвір, і в ньому нічого не сказано про клас, метод запечатування чи відстеження. На практиці таке розпливчасте формулювання є одним із найшвидших способів створити помилки цитат, невідповідність потоків або затримки отримання.

Для систем трубопроводів елемент повинен відповідатиробочий тиск, спосіб ущільнення та стандарт встановлення, а не лише візуальну форму. Для опорного -типу «основа» може знадобитися лише підгонка за розмірами та ідентифікація основного матеріалу, тоді як різьбовий фітинг також повинен задовольнятиточність різьби, рейтинг класу, якість обробки, маркування та відстеження MTR. Якщо фактичною вимогою проекту є промислові трубопроводи, використання «різьбової трубної основи» як термін RFQ є занадто вільним; безпечніший шлях — написати частину як правильнурізьбовий штуцеропис.

Сильна лінія RFQ повинна містити достатньо деталей, щоб уникнути невідповідності ниток або класів. Практичний формат:

ASME B16.11 + тип/малюнок фітинга + розмір + стандарт різьби + клас тиску + клас матеріалу + вимоги до перевірки/документу + кількість

Приклад 1
ASME B16.11, коліно з різьбою 90 градусів, 1/2 дюйма, NPT, клас 3000, ASTM A105, необхідний MTR, кількість ___

Приклад 2
ASME B16.11, різьбове повне з’єднання, 1 дюйм, BSPT, клас 6000, ASTM A182 F316, потрібно MT + MTR, кількість ___

Приклад 3
ASME B16.11, різьбовий рівний трійник, 3/4 дюйма, NPT, клас 3000, ASTM A350 LF2 CL1, використання при низькі-температурах, кількість ___

Для проектних замовлень додавання точного шаблону підгонки та обсягу перевірки допомагає зменшити перегляд цінових пропозицій, отримання суперечок і затримок встановлення.

Зв'язатися зараз

FAQ



01. Як різьбові трубні фітинги повинні бути вказані в замовленні на купівлю, щоб уникнути невідповідності?

У повному ЗП має бути зазначеноASME B16.11, тип фурнітури,розмір, різьба стандартна (NPT / BSPT / BSPP), клас тиску (2000 / 3000 / 6000), клас матеріалу, кількість і будь-які необхідні перевірки або документи. Це найшвидший спосіб уникнути невідповідності потоків і відхилення QA.

02. Що слід перевірити в таблиці розмірів різьбових трубних з’єднань перед замовленням?

Покупці повинні підтвердитиномінальний розмір, клас тиску, тип різьби та тип фітингаперший. Точні розміри від центру-до-кінця та деталі різьби слід перевірити відповідно до відповіднихТаблиці ASME B16.11, оскільки розміри залежать від типу, розміру та класу.

03. Яка основна відмінність між різьбовими фітингами NPT, BSPT і BSPP?

NPTіBSPTє конічні різьби, при цьомуBSPPє паралельною ниткою. Це означає, що метод ущільнення інший, і ці стандарти різьблення є різнимине взаємозаміннів закупівлі. Фітинг із правильним розміром, але неправильною формою різьби все одно може вийти з ладу під час встановлення.

04. Що слід перевірити, купуючи різьбову муфту для труб, особливо розмірів 1/2 дюйма та 1 дюйм?

Для aрізьбове з'єднання труб, особливоФітинги для труб з різьбою 1/2 дюймаіФітинги для труб з різьбою 1 дюйм, ключові перевірки єприйнятність розміру різьби, клас тиску, клас матеріалу, якість обробки та відстеження. У цих звичайних невеликих-розмірах отворів точність різьби безпосередньо впливає на ущільнення та швидкість складання.

05. Які перевірочні документи є найважливішими для різьбових трубних фітингів перед відправленням?

Найважливішими перед{0}}перевірками єgo/no-go верифікація калібру нитки, перевірка розмірів, підтвердження маркування таMTR / відстеження номерів тепла. Для вищого-ризику обслуговування покупці також можуть вимагатиMT/PTабогідростатичне / пневматичне випробуваннящоб зменшити суперечки щодо отримання та затримки встановлення.
