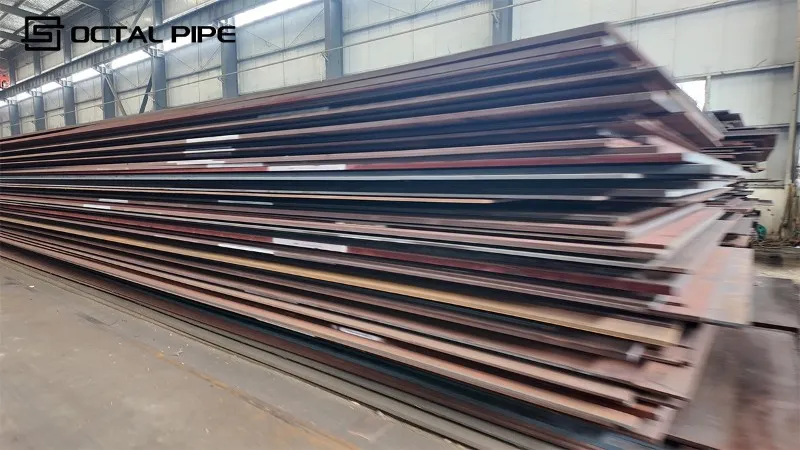

Важка та широка плита 4100 мм

Сучасні енергетичні та морські проекти дедалі частіше вимагають над-широких пластин із високою-площинністю, щоб зменшити поздовжні зварні шви, пришвидшити виготовлення модулів і гарантувати передбачувані механічні характеристики. Пропозиція важких і широких плит Octal Pipe 4100 мм розроблена саме для цієї мети: для постачання пластин доШирина 4100 ммітовщиною до 200 ммвід спеціальної, повністю поетапно-пов’язаної виробничої лінії, обладнаноїПрискорене охолодження MULPICі9-валкове гаряче вирівнювання.
Ця сторінка спочатку представляє продукт-що ми можемо надати-, а потім пояснює виробничу лінію, що стоїть за ним, щоб покупці та інженери могли відстежити кожну характеристику продуктивності до процесу.

Плити Octal Pipe 4100 мм призначені для-відповідального використання: енергетичні установки, морські споруди, великі резервуари та обладнання під тиском/технологічне обладнання. Пластини можуть поставлятися відповідно до основних міжнародних специфікацій (ASTM, EN, GB) і технічних додатків до проекту.

Розмірна здатність

Цей діапазон дозволяє виробникам зменшувати поздовжні стикові шви, покращувати цілісність панелі та вирізати важкі деталі безпосередньо з однієї пластини.

Сектори додатків

Переваги продукту

• Над-широкий формат (до 4100 мм):менше зварних швів і менше з'єднань НК.
• Вікно широкої товщини (6–200 мм):один рядок охоплює середню пластину та важку пластину, добре для упаковок EPC.
• Висока площинність:важливий для автоматичного різання, складання панелей і роботизованого зварювання.
• Процес, підготовлений для марок високої-міцності/низької{1}}температури:оскільки прокат і охолодження контролюються.
• Експорт-готової документації:MTC, звіти про розміри, перевірка третьою-стороною за запитом.

Щоб підтримувати вищевказані продукти, Octal Pipe використовує пластинчасту лінію, побудовану навколо aповністю поетапна концепція передачі, тому температура сляба, стан поверхні та графік прокатки залишаються стабільними від повторного нагрівання до охолодження.

Маршрут процесу

Попередній нагрів сляба → Піч для повторного нагріву з крокуючими-променями → Очищення води під високим{1}}тиском → Чорновий стан 4-х високих рівнів → Блок прискореного охолодження MULPIC → 9-валкова машина для гарячого вирівнювання → Зона повітряного охолодження

Ролі процесу:

• Повторний нагрів-променю:рівномірний нагрів плити, без розмітки на нижній частині, необхідний для товстих секцій.
• Видалення-накипу під високим тиском:видаляє окалину безпосередньо перед деформацією, покращує термін служби поверхні та рулону.
• 4-високий млин:вища жорсткість для плит 4100 мм, кращі допуски на товщину та форму по ширині.
• Охолодження MULPIC:контрольоване швидке охолодження відразу після прокатки для досягнення балансу між міцністю та в’язкістю для роботи в морі або при низьких-температурах.
• 9-валкове гаряче вирівнювання:усуває хвилю/вигин, поки пластина ще гаряча, забезпечуючи високу площинність навіть на над-широких пластинах.
• Поле повітряного охолодження:стабілізує мікроструктуру після контрольованого охолодження.

Відображення процесу й переваг

Коли ви джерело4100 мм важка і широка сталева пластина, реальний ризик полягає не в доступності-а в тому, чивиробник сталевого листаможе контролювати форму по всій ширині та знімати пластини, які не створюватимуть- проблем із підгонкою та переробкою під час виготовлення. Як вашпостачальник сталевого листа, Octal Pipe допомагає вам зафіксувати деталі PO/ITP, які важливі для широких пластин: ідентифікація пластини, прив’язана до тепла/партії, узгоджені контрольні контрольні точки та чіткі елементи приймання для розмірів і площинності (якщо вказано).

Проекти широких плит також зазнають невдачі під час логістики, а не під час прокату. Здібнийзавод сталевого листаповинні відправляти широкі плити з правилами експортного пакування та транспортування, які зменшують пошкодження країв і викривлення під час внутрішнього транспортування та підйому в порту. За потреби ми узгоджуємо маркування, пакувальний лист і відстежуваність, щоб отримання могло без затримок підтвердити, що «ця плита відповідає цій грі/партії», а будь-який обсяг UT/NDT виконується відповідно до прийнятної бази, зазначеної у вашому PO/ITP.

У вісімкової труби ширсталева пластиназамовлення випускаються надокази приймання, а не на "все повинно бути добре". Для проектів важких і широких листів 4100 мм ми узгоджуємо маршрут прокатного заводу, обсяг перевірки та експортне пакування, щоб ваша команда отримувача могла перевіритипростежуваність, геометрія та сфера застосування НКбез доробки петель. Наведені нижче елементи постачаютьсяякщо це зазначено в PO/ITP.

• Сертифікати прокатних випробувань (EN 10204 3.1 / 3.2): ми видаємо сталевий лист MTC/CMTR із відстеженням тепла/партії, хімічними та механічними властивостями, пов’язаними з ідентифікатором листа для подання проекту QA.
• Перевірка розмірів та площинності сталевої пластини: ми перевіряємо ширину, товщину, довжину та форму/площинність пластини на предмет готовності до виготовлення, особливо критично для важкої та широкої сталевої пластини, де диски викривлення підходять-з затримкою.
• UT / NDT для сталевої пластини (за потреби): для плити резервуару високого тиску або офшорної конструкційної плити ми організовуємо UT згідно з указаною вами базою приймання, а у звіті вказується метод, покриття, рівень і результати (прохід/ремонт/повторне -випробування).
• Стан поверхні та захист: сталеву пластину можна надсилати як-згорнуту або з пескоструминною обробкою + заводським грунтом, який відповідає вашій системі фарбування, щоб плити прибули готовими до обробки та підготовки до виготовлення.
• Експортне пакування для широкої сталевої пластини: ми застосовуємо сталеву обв’язку, захист країв і маркування плит-за-пластинами (замовлення + інформація про тепло), щоб зменшити пошкодження країв і-змішування під час внутрішнього транспортування та підйому в порту.
• Пакет документів для отримання: пакувальний лист + список маркування узгоджено з ідентифікаторами номерів, щоб ваша команда могла швидко узгодити «номер на вантажівці» з «номером на MTC».

Перший макет-продукту для покупців
Перш ніж говорити про обладнання, ми описуємо, що ми можемо поставити (ширина 4100 мм, товщина 6–200 мм, офшорне/напірне використання). Це відповідає тому, як шукають покупці проекту та як Google відповідає намірам.

Справжній маршрут млина, а не-вигаданий процес
Маршрут «повторне нагрівання → видалення накипу → 4-високий → MULPIC → 9-валкове вирівнювання → повітряне охолодження» є впізнаваною послідовністю сучасного товстолистового млина. Це надає авторитетність вмісту та робить його ближчим до документації виробника.

Підходить для міжнародних проектів
Octal Pipe може вирівняти пластини відповідно до ASTM / EN / GB і долучити сторонню перевірку-, якщо контракт EPC вимагає зовнішнього спостереження.

Над-широка спеціалізація
Не кожен постачальник може вказати ширину 4100 мм. Розміщення цього на сторінці допоможе вам отримати рейтинг за типом запитів «плита 4100 мм», «широкий товстолистовий стан», «дуже широка сталева плита», які менш конкурентоспроможні, ніж загальний «сталева плита».

Надсилаючи запит до Octal Pipe, будь ласка, вкажіть:

Тарілкаширина × товщина × довжина

Стандарт / додаток(морський, резервуар під тиском, структурний)

Температура випробування на ударта енергія (як-низькотемпературне обслуговування)

рівень НКі чи потрібна третя-сторона

Поверхня та упаковкавимоги

Чим повніша технічна інформація, тим швидше ми зможемо порівняти її з графіком прокатки та охолодження лінії 4100 мм.

Зв'язатися зараз

FAQ





Що я повинен вказати в заявці на замовлення на широку сталеву пластину, щоб уникнути затримок у виготовленні?

На ПО, замокширина × товщина × довжина, стандарт застосування (структурні/офшорні/посудини під тиском),допуск на площинність/форму, стан кромки (фрезерний-різ або полум’яний-різ), стан поверхні (-як-прокатний або оброблений піскоструминним способом/ґрунтований, якщо зазначено), та будь-якіВимоги UT/NDT + рівень прийнятностітому приймання може приймати пластини без доробки петель.

Яка різниця між EN 10204 3.1 і 3.2 для сталевого листа?

EN 10204 3.1це сертифікат інспекції млина з результатами хімічних/механічних показників, прив’язаних до тепла/партіїEN 10204 3.2додає незалежну перевірку/підпис-(третя-сторона або представник покупця), якщо цього вимагає проект.

Коли я повинен вимагати випробування UT для сталевих листів і що повинен показувати звіт UT?

Вимагати UT, коли плита призначена для критичного зварного виготовлення (наприклад, більш товсті секції або-проектний контроль якості); загальні стандарти включаютьEN 10160абоASTM A578, а у звіті УТ має бути зазначенометод + покриття + рівень прийнятності + результати(пройти/відремонтувати/пере-тестувати), як визначено в PO/ITP.
